Informationssystem Oberflächennahe Geothermie für Baden-Württemberg (ISONG)
Das Informationssystem ISONG ist seit Juli 2023 in vollem Umfang registrierungs- und kostenfrei verfügbar. Es beinhaltet neben umfangreichen Informationen zu Erdwärmesonden auch Themenkarten zu Erdwärmekollektoren.
ISONG stellt erste Informationen zur Planung von Erdwärmesonden bis max. 400 m Tiefe und zur Planung von Erdwärmekollektoren zur Verfügung. Für Erdwärmesonden kann eine detaillierte Standortbeurteilung abgerufen werden. Die verfügbare Gliederung des Untergrundes in Grundwasserleiter und –geringleiter dient dazu, schon bei der Planung die erforderlichen Maßnahmen vorzusehen, die beim Bau von Erdwärmesonden einen unkontrollierten artesischen Grundwasseraustritt oder einen stockwerksübergreifenden Grundwasserfluss ausschließen und eine dauerhaft dichte Ringraumhinterfüllung sicherstellen.
Bei der Nutzung des Informationssystems sind bestimmte Einschränkungen zu beachten. Bitte nehmen Sie deshalb vor Verwendung der Angaben aus dem Informationssystem die Erläuterungen zur Kenntnis.

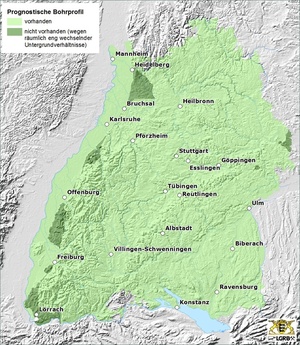

Die Informationen aus ISONG für Erdwärmesoden basieren wesentlich auf einem geologischen 3D-Modell und daraus abgeleiteten prognostischen Bohrprofilen. In wenigen Bereichen mit räumlich eng wechselnden Untergrundverhältnissen liegt kein geologisches 3D-Modell vor (s. Karte).
ISONG-Anwendung (Beschreibung)
- der geothermischen Effizienz und der voraussichtlichen Wärmeentzugsleistungen bis zur erlaubten Bohrtiefe für Bohrtiefen von 40 m, 60 m, 80 m und 100 m Tiefe für 1800 und 2400 Stunden/Jahr Betriebsdauer,
- den wasserwirtschaftlichen Ausschlussflächen und Tiefenbeschränkungen für den Bau von Erdwärmesonden und
- möglichen Bohrrisiken.
Am Standort sind Informationen verfügbar zu
- dem voraussichtlichen Bohrprofil bis zur erlaubten Bohrtiefe, maximal bis 400 m Tiefe mit einer Gliederung in Grundwasserleiter und -geringleiter.
Für Erdwärmekollektoren werden im Übersichtsmaßstab flächenbezogene Informationen bereitgestellt zu
- der Wärmeleitfähigkeit des Bodens,
- den wasserwirtschaftlichen Einschränkungen und
- weiteren Einschränkungen und Risiken.
Darüber hinaus sind Übersichtsthemen (Hydrogeologische Einheiten, gemeldete Erdwärmesonden und Grundwasserwärmepumpen) darstellbar.
Zugang zum WMS-Dienst ISONG:
http://services.lgrb-bw.de/index.phtml?SERVICE_NAME=lgrb_isong&REQUEST=GetCapabilities&SERVICE=WMS
Die Leitlinien Qualitätssicherung Erdwärmesonden regeln generelle und spezifische, an die Geologie/Hydrogeologie angepasste Anforderungen, bei der Herstellung von Erdwärmesonden in Baden-Württemberg.
Weitere Hinweise zum Bau von Erdwärmesonden finden Sie im Leitfaden zur Nutzung von Erdwärme mit Erdwärmesonden, 4. Auflage 2005 des Umweltministeriums Baden-Württemberg.
Hinweise zum Bau von Erdwärmekollektoren finden Sie im Leitfaden zur Nutzung von Erdwärme mit Erdwärmekollektoren, 1. Auflage 2008 des Umweltministeriums Baden-Württemberg.
